INSTRUKCJA SKRACANIA WSPORNIKA

Instrukcja dotyczy wsporników klasycznych o wszystkich wymiarach (ściennych i sufitowych).

UWAGA. Wsporniki typu „proste" są niemożliwe do skrócenia.

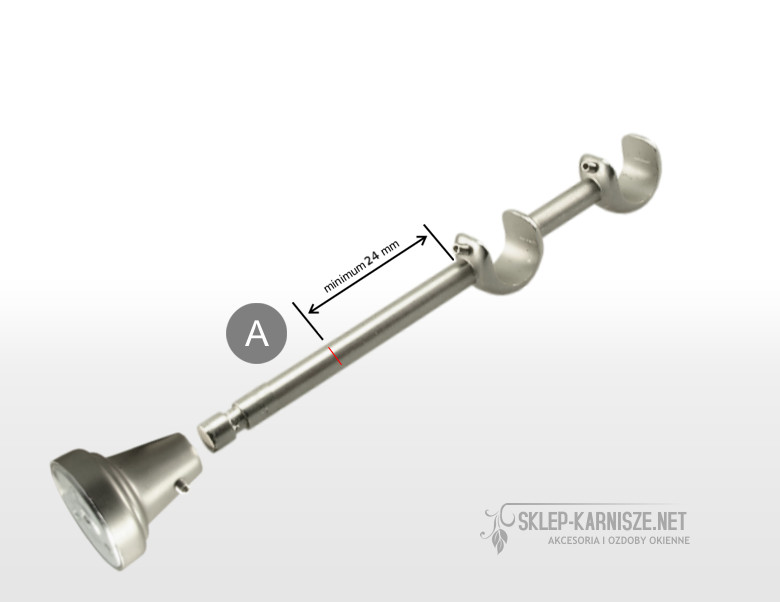

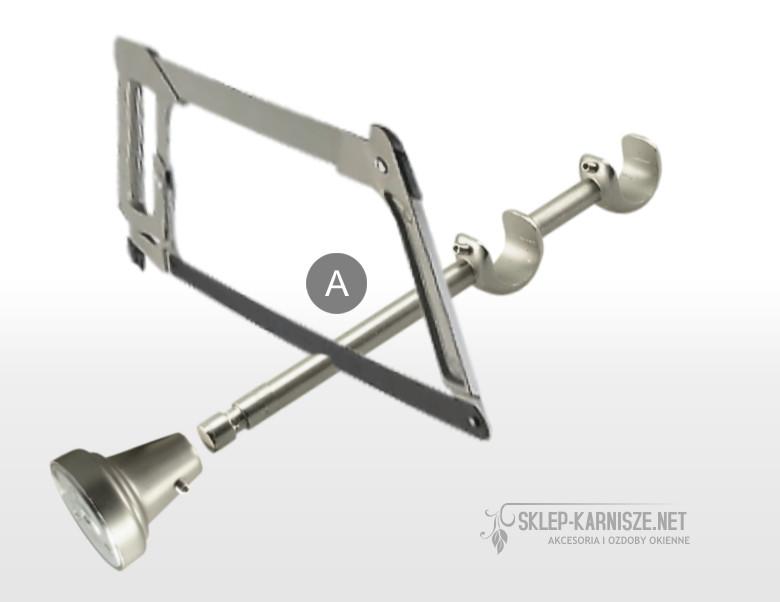

1. Odmierz długość o jaką chcesz skrócić wspornik [A] (pozostaw co najmniej 24 mm od pierwszego uchwytu na rurkę, na odtworzenie blokady ramienia wspornika). Utnij zbędną część za pomocą piły do metalu.

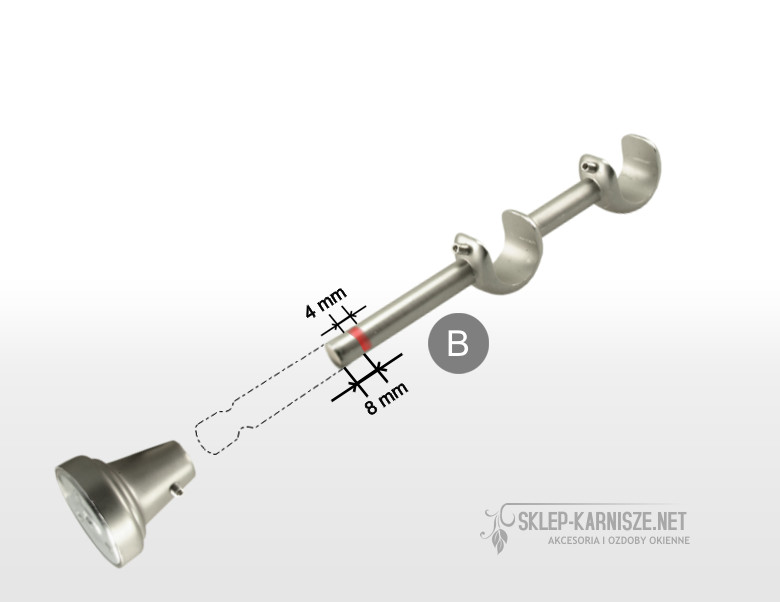

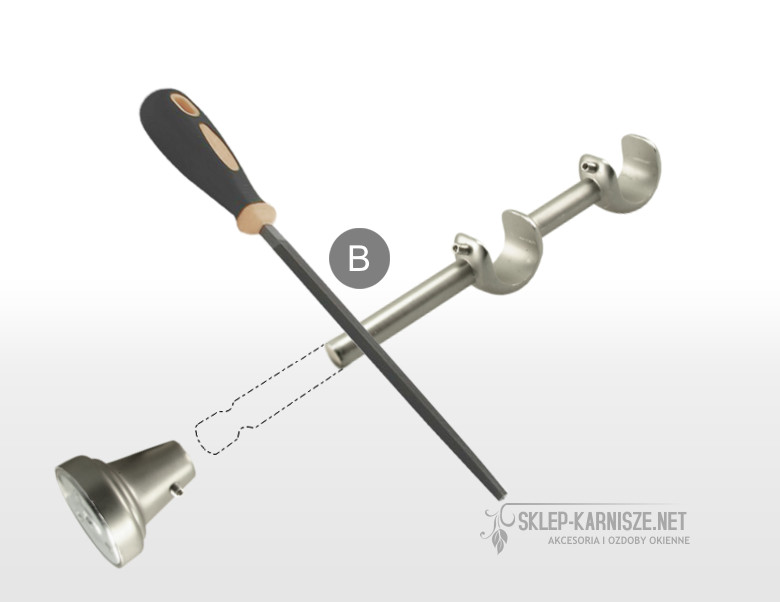

2. Za pomocą pilnika (lub piły do metalu) stwórz wgłębienie (8 mm od krawędzi oraz 4 mm szerokości) na blokadę podstawy wspornika. [B]

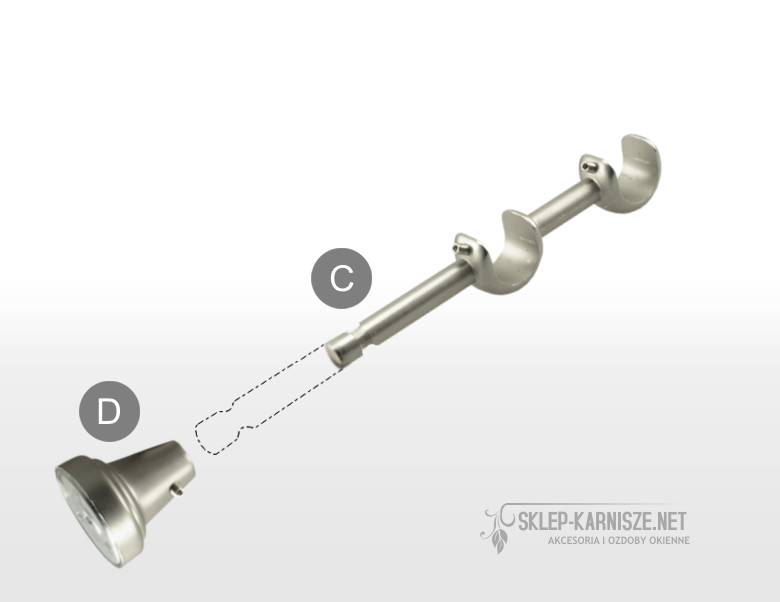

3. Zamontuj ramię wspornika blokując je wkrętem imbusowym [D] w utworzonym wgłębieniu [C].

O ile można maksymalnie skrócić wspornik?

Minimalne wymiary klasycznych pojedynczych wsporników po skróceniu:

Ø16: Odległość końca wspornika od ściany ≈ 67 mm

Ø19: Odległość końca wspornika od ściany ≈ 69 mm

Ø25: Odległość końca wspornika od ściany ≈ 77 mm

Minimalne wymiary klasycznych podwójnych ściennych wsporników po skróceniu:

Ø16/16: Odległość końca wspornika od ściany ≈ 128 mm

Ø19/19: Odległość końca wspornika od ściany ≈ 129 mm

Ø25/19: Odległość końca wspornika od ściany ≈ 135 mm

Minimalne wymiary klasycznych podwójnych sufitowych wsporników po skróceniu:

Ø16/16: Odległość końca wspornika od sufitu ≈ 57 mm

Ø19/19: Odległość końca wspornika od sufitu ≈ 58 mm

Ø25/19: Odległość poszczególnych ramion wspornika od sufitu  Ø25 ≈ 64 mm, Ø19 ≈ 61 mm
